AKMS1400A無人機機載圖像自組網模塊

Ⅰ、 產品特點 Product Highlights

l IP傳輸，可以和其他基于IP傳輸?shù)木W(wǎng)絡對接

l 具有優越的移動性能，支持240km/h快速移動場景中進行通信中繼，且傳輸業務數據不中斷

l 支持多種組網方式，點對點、點對多點、多點對多點，自動多跳中繼，星型/線形/網狀/混合組網；自愈合、自組織、自適應；無基站的情況下，模塊與模塊、模塊與單兵也可獨立成網

l 可選內置H.265視頻編碼器

l 安裝便捷，無人機機載圖像自組網模塊無需經過任何改裝和輔助方式，可快速部署在大疆M300、M350無人機上

l 具備Wi-Fi功能

l 支持移動端APP以及PC端Web管理，實現拓?fù)涑尸F(xiàn)、設備及鏈路狀態監測、數據配置等功能

Ⅱ、 產品參數 Product Parameters

l 頻段：      支持1420～1520MHz，中心頻點可調，頻寬2.5/5/10/20/40MHz可調

l 射頻調制：  COFDM

l 調制方式：  QPSK,16QAM,64QAM,256QAM(自適應)

l 發射功率：  2W，更大發射功率可以定制，支持雙發雙收

l 節點數：    每個MESH網絡中最多可有64個節點

l 傳輸距離：  天線增益≥4dB，通視無遮擋環境，與基站之間的傳輸距離≥30公里，且無線傳輸速率≥4Mbps

l 接收靈敏度：≤-96dBm

l 視頻編碼：  可選內置H.265

l 供電：      通過無人機機身直接供電，即插即上電，無需任何人為干預，可通過無人機機身開關對模塊的上下電進行控制

l 防護等級：  IP67

l 重量：      600g

l 工作溫度：  -30℃～+65℃

Ⅲ、 數據接口 Interface

l 天線接口：   MCX×2

l 網口：       RJ45

l 串口 ：      串口×2

l WIFI接口：  MCX×1

l 數據接口：   Type-C

l 供電：       XT30

Ⅳ、應用拓?fù)鋱D Application Topological Graph

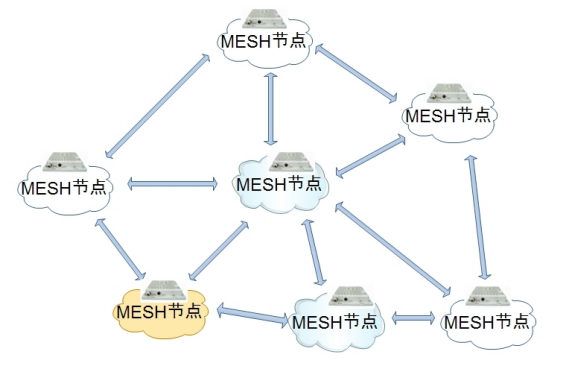

l 自組網拓?fù)鋱D：

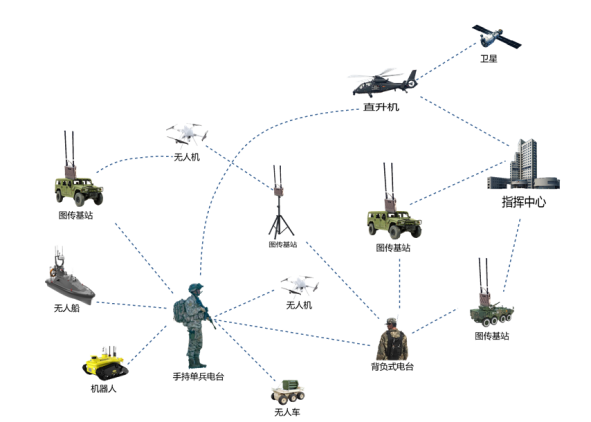

l 整體通信解決方案：
